IRGD型低转速热水立式管道离心泵

产品分类: 管道离心泵

产品名称:IRGD型低转速热水立式管道离心泵

流量范围:Q=1.1~1080m3/h

扬程范围:H=5~125m

输送温度:-20-150℃ (高于80℃时请申明)

吸入压力:0-6MPa (高于0.4 MPa时请申明)

密封形式:机械密封

密封材质:HT200、HT250、QT600、ZG、304、316、316L、317L

400-992-1266

产品概述:




IRGD型立式管道离心泵概述

IRGD型立式低转速热水管道离心泵,适用于环境噪声要求很低的场合及空调循环等。

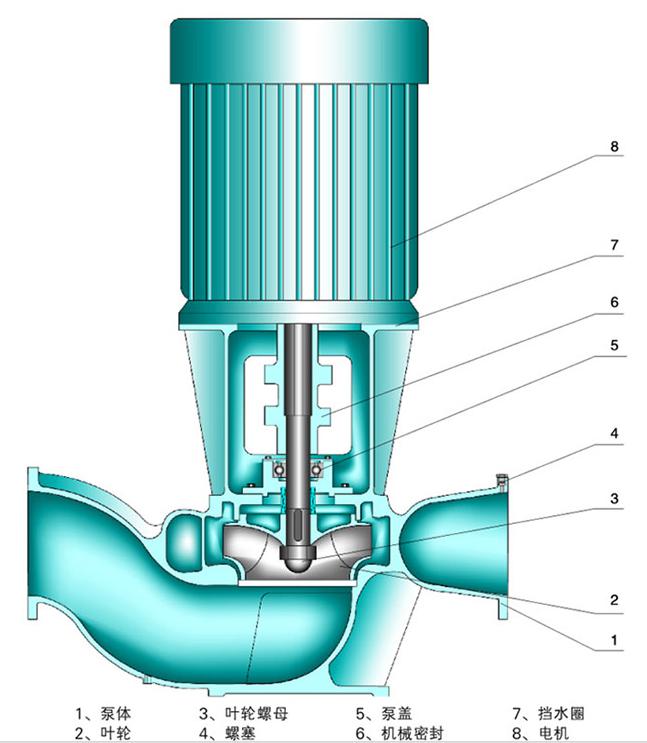

IRGD型低转速立式管道泵结构说明

1、泵体与上部结构中间装有隔热盖,适用于介质温度T<120℃的场合。

2、泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性。

3、可根据用户要求隔热盖内安装风冷装置。



IRGD型立式管道离心泵型号说明

例:IRGD50-160(I)A(B)

50—泵进出口直径为50mm

160—叶轮名义外径为160mm

I—流量分类

A—叶轮外径切割代号

B—叶轮经第二次切割

IRGD—低转速立式热水管道离心泵

型号参数:

IRGD型低转速热水立式管道离心泵型号参数表:

IRGD管道离心泵型号流量扬程效率转速电机功率汔蚀余量重量
m3/hL/s (m)(%)(r/min)(kw)(NPSH)r(kg)
IRGD15-801.10.38.52628000.182.317
1.50.42834
20.55734
IRGD20-1101.80.5162528000.372.325
2.50.691534
3.30.9113.535
IRGD20-1601.80.5331929000.752.329
2.50.693225
3.30.913023
IRGD25-1102.80.78163429000.552.326
41.111542
5.21.4413.541
IRGD25-1252.80.7820.62829000.752.328
41.112036
5.21.441835
IRGD25-125A2.50.69172729000.552.327
3.611635
4.61.2814.434
IRGD25-1602.80.78332429001.52.339
41.113232
5.21.443033
IRGD25-160A2.60.12292329001.12.334
3.71.032831
4.91.362632
IRGD32-1003.10.8613.23229000.55227
4.51.2512.544
5.81.8111.343
IRGD32-100(I)4.41.2213.24829000.75232
6.31.7512.554
8.32.3211.353
IRGD32-1253.50.97224029000.752.328
51.392044
6.51.81842
IRGD32-125A3.10.8617.64029000.552.328
4.51.251643
5.81.6114.444
IRGD32-1603.50.9733.24029001.52.339
51.393244
6.51.830.242
IRGD32-160A2.80.78282829001.1238
41.12534
5.21.442333
IRGD32-160(I)4.41.2233.23429002.224.7
6.31.753240
8.32.3230.242
IRGD32-2003.10.8650.52629003255
4.51.255032
5.81.314834
IRGD32-200(I)4.41.2250.52629004243
6.31.755033
8.32.324835
IRGD32-200A2.80.7844.63429002.2274
41.114440
5.21.4442.742
IRGD40-1004.41.2213.24829000.552.332
6.31.7512.554
8.32.3111.353
IRGD40-100A3.91.0810.64629000.372.332
5.61.561052
7.42.06952
IRGD40-1254.41.22214129001.12.334
6.31.752046
8.32.311843
IRGD40-125A3.91.0817.64029000.752.333
5.61.561645
7.42.0614.441
IRGD40-1604.41.22333529002.22.347
6.31.753240
8.32.313040
IRGD40-160A4.11.14293429001.52.343
5.91.642839
7.82.1726.339
IRGD40-160B3.81.0625.53429001.12.338
5.51.532438
7.2222.537
IRGD40-2004.41.225126290042.374
6.31.755033
8.32.314832
IRGD40-200A4.11.144526290032.362
5.91.644431
7.82.174230
IRGD40-200B3.71.03382429002.22.352
5.31.473629
71.9434.529
IRGD40-2504.41.22822429007.52.3105
6.31.758028
8.32.317428
IRGD40-250A4.11.14722429005.52.398
5.91.647028
7.82.176527
IRGD40-250B3.81.0661.523290042.377
5.51.536027
71.945626
IRGD40-100(I)8.82.4413.25529001.12.334
12.53.4712.562
16.34.5311.360
IRGD40-100(I)A82.2210.65529000.752.332
113.051060
14.54.03961
IRGD40-125(I)8.82.4421.24929001.52.338
12.53.472058
16.34.5317.857
IRGD40-125(I)A82.22171729001.12.333
113.051616
14.54.031414
IRGD40-160(I)8.82.443345290032.356
12.53.473252
16.34.533051
IRGD40-160(I)A8.22.28294429002.22.347
11.73.252851
15.24.222650
IRGD40-160(I)B7.32.38234529001.52.343
10.42.892250
13.53.7520.549
IRGD40-200(I)8.82.4451.23829005.52.385
12.53.475046
16.34.534846
IRGD40-200(I)A8.32.314537290042.375
11.73.254445
15.34.254245
IRGD40-200(I)B7.52.083736290032.363
10.62.943644
13.83.833443
IRGD40-250(I)8.82.4481.2312900112.3145
12.53.478038
16.34.5377.540
IRGD40-250(I)A8.22.28713129007.52.395
11.63.227038
15.24.226840
IRGD40-250(I)B7.62.1161.43129005.52.394
10.836037
143.895837
IRGD40-250(I)C7.11.9753.23129005.52.388
102.785236
13.13.6450.435
IRGD50-1008.82.4413.65529001.12.336
12.53.4712.562
16.34.5311.360
IRGD50-100A82.22115329000.752.335
113.051060
14.54.03958
IRGD50-1258.82.4421.54929001.52.343
12.53.472058
16.34.5317.857
IRGD50-125A82.22175329001.12.338
113.051657
14.54.031456
IRGD50-1608.82.443345290032.359
12.53.473252
16.34.533030
IRGD50-160A8.22.28294429002.22.351
11.73.252851
15.24.222650
IRGD50-160B7.32.38234229001.52.347
10.42.892250
13.53.7520.549
IRGD50-2008.82.44523829005.52.3101
12.53.475046
16.34.534846
IRGD50-200A8.32.3145.837290042.380
11.73.254445
15.34.254245
IRGD50-200B7.52.083736290032.368
10.62.943644
13.83.833444
IRGD50-2508.82.4482292900112.3160
12.53.478038
16.34.5377.540
IRGD50-250A8.22.2871.53029007.52.3115
11.63.227038
15.24.226840
IRGD50-250B7.62.1161.42829005.52.3114
10.836037
143.895840
IRGD50-250C7.11.9753.22729005.52.3108
102.785236
13.13.6450.440
IRGD50-100(I)17.54.8613.76729001.52.541
256.9412.569
32.59.0310.569
IRGD50-100(I)A15.64.3116529001.12.536
22.36.191067
298.18.468
IRGD50-125(I)17.54.8621.560290032.556
256.942068
32.59.031867
IRGD50-125(I)A15.64.33175829002.22.548
22.36.191666
298.113.665
IRGD50-160(I)17.54.6834.454290042.572
256.943263
32.59.0327.560
IRGD50-160(I)A16.44.563054290032.571
23.46.52862
30.48.442459
IRGD50-160(I)B154.17264929002.22.559
21.662458
287.7820.659
IRGD50-200(I)17.54.8652.74929007.52.5108
256.945058
32.59.0345.559
IRGD50-200(I)A16.44.5646.44829005.52.5107
23.56.534457
30.58.474058
IRGD50-200(I)B15.24.224045290042.5100
21.86.063855
28.37.8634.557
IRGD50-250(I)17.54.8682392900152.5175
256.948050
32.59.0376.552
IRGD50-250(I)A16.44.5671.5392900112.5165
23.46.57050
30.58.476752
IRGD50-250(I)B154.17613829007.52.5165
21.666049
287.7857.454
IRGD50-315(I)17.54.86128302900302.5310
256.9412540
32.59.0312244
IRGD50-315(I)A16.64.61115302900222.5245
23.76.5811340
318.611044
IRGD50-315(I)B15.74.3610330290018.52.5215
22.56.2510139
29.289840
IRGD50-315(I)C14.4486302900152.5195
20.65.728538
26.87.448340
IRGD65-10017.54.8613.76729001.52.546
256.9412.569
32.59.0310.569
IRGD65-100A15.64.3116529001.12.541
22.36.191067
298.18.468
IRGD65-12517.54.8621.660290032.558
256.942068
32.59.031867
IRGD65-125A15.64.33175829002.22.549
22.36.191666
298.114.465
IRGD65-16017.54.8634.454290042.575
256.943263
32.59.0327.560
IRGD65-160A16.44.563054290032.575
23.46.52862
30.48.442459
IRGD65-160B154.17265229002.22.563
21.662458
287.7820.657
IRGD65-20017.54.8652.74929007.52.5107
256.945058
32.59.0345.559
IRGD65-200A16.44.5646.44829005.52.5107
23.56.534457
30.58.474058
IRGD65-200B15.24.224046290042.5100
21.86.063855
28.37.8634.556
IRGD65-25017.54.8682392900152.5180
256.948050
32.59.0376.552
IRGD65-250A16.44.5671.5392900112.5170
23.46.57050
30.58.476752
IRGD65-250B154.17613829007.52.5170
21.666049
287.7857.454
IRGD65-31517.54.86127322900302.5320
256.9412540
32.59.0312244
IRGD65-315A16.64.61115322900222.5255
23.76.5811340
318.611044
IRGD65-315B15.74.3610326290018.52.5225
22.56.2510139
29.289842
IRGD65-315C14.4486262900152.5205
20.65.728538
26.87.448342
IRGD65-100(I)359.7213.86729003363
5013.912.573
6518.11070
IRGD65-100(I)A31.38.7116629002.2353
44.712.41072
5816.1869
IRGD65-125(I)359.72226729005.5399
5013.92072.5
6518.11770
IRGD65-125(I)A31.38.717.56629004378
4512.51671
5816.113.669
IRGD65-160(I)359.72356329007.53103
5013.93271
6518.12870
IRGD65-160(I)A32.79.130.66229005.53103
46.7132870
6116.92469
IRGD65-160(I)B30.38.4266229004397
43.3122469
56.315.62169
IRGD65-200(I)359.7253.5552900153176
5013.95067
6518.14668
IRGD65-200(I)A32.89.147542900113166
4713.14466
6116.94067
IRGD65-200(I)B30.58.540.65429007.53114
43.512.13865
56.615.733.466
IRGD65-250(I)359.7283522900223235
5013.98059
6518.17260
IRGD65-250(I)A32.597352290018.53205
46.7137059
6116.96360
IRGD65-250(I)B308.362522900153180
43.3126058
5615.65460
IRGD65-315(I)359.72128442900373350
5013.912554
6518.112157
IRGD65-315(I)A32.59112.6432900303335
46.512.911054
60.516.8106.457
IRGD65-315(I)B318.6102.5422900303335
44.512.410053
5816.19856
IRGD65-315(I)C298.187412900223270
4111.48551
53.614.98354
IRGD80-100359.7213.86729003363
5013.912.573
6518.11070
IRGD80-100A31.38.7116629002.2354
44.712.51072
5816.1869
IRGD80-125359.72226729005.5399
5013.92072.5
6518.11770
IRGD80-125A31.38.717.56629004379
4512.51671
5816.113.669
IRGD80-160359.72356329007.53105
5013.93271
6518.12870
IRGD80-160A32.79.130.66229005.53105
46.7132870
6116.92469
IRGD80-160B30.38.4266129004398
43.3122469
56.315.62168
IRGD80-200359.7253.5552900153175
5013.95067
6518.14668
IRGD80-200A32.89.147542900113165
4713.14466
6116.94067
IRGD80-200B30.58.540.64929007.53115
43.512.13865
56.615.733.465
IRGD80-250359.7283522900223240
5013.98059
6518.17260
IRGD80-250A32.597352290018.53210
46.7137059
6116.96360
IRGD80-250B308.362542900153185
43.3126060
5615.65462
IRGD80-315359.72128432900373355
5013.912554
6518.112257
IRGD80-315A32.59112.6432900303340
46.512.911054
60.516.8107.457
IRGD80-315B318.6102.5422900303340
44.512.410053
5816.19857
IRGD80-315C298.198402900223275
4111.48551
53.614.98355
IRGD80-350359.72146552900553570
5013.915066
6518.114267
IRGD80-350A318.6138.4542900453470
44.512.414265
5816.1134.866
IRGD80-350B298.1131.4512900373440
4111.413563
53.614.9127.863
IRGD80-100(I)7019.413.66629005.54.5108
10027.812.576
13036.11175
IRGD80-100(I)A62.617.41164290044.587
8924.71074
11632.28.874
IRGD80-125(I)7019.423.5702900114.5163
10027.82076
13036.11465
IRGD80-125(I)A62.617.4196829007.54.5113
8924.71674
11632.21165
IRGD80-160(I)7019.436.5702900154.5184
10027.83276
13036.12465
IRGD80-160(I)A65.418.232682900114.5174
93.5262874
121.633.82167
IRGD80-160(I)B60.616.8726629007.54.5174
86.624.12472
112.531.31866
IRGD80-200(I)7019.454652900224251
10027.85074
13036.14273
IRGD80-200(I)A65.418.247.567290018.54220
93.5264473
121.633.83772
IRGD80-200(I)B6116.941662900154198
8724.23871
11331.43270
IRGD80-250(I)7019.487622900374330
10027.88069
13036.16868
IRGD80-250(I)A65.418.276612900304315
93.5267068
121.633.859.567
IRGD80-250(I)B6116.965552900224315
8724.26066
11331.45167
IRGD80-315(I)7019.4132552900754675
10027.812566
13036.111467
IRGD80-315(I)A66.518.5119552900554535
9526.411366
123.634.310367
IRGD80-315(I)B6317.5106.6552900454420
902510165
11732.59266
IRGD80-315(I)C5816.190512900374366
8222.88563
10729.77662
IRGD100-1007019.413.66629005.54.5113
10027.812.576
13036.11175
IRGD100-100A62.617.41164290044.591
89471074
11632.28.874
IRGD100-1257019.423.5702900114.5169
10027.82076
13036.11465
IRGD100-125A62.617.4196829007.54.5118
8924.71674
11632.21163
IRGD100-1607019.436.5702900154.5191
10027.83276
13036.12465
IRGD100-160A65.418.232682900114.5181
93.5262874
121.633.82167
IRGD100-160B60.616.8276629007.54.5181
86.624.12472
112.531.31865
IRGD100-2007019.454652900224245
10027.85074
13036.14273
IRGD100-200A65.418.247.564290018.54215
93.5264473
121.633.83772
IRGD100-200B6116.941632900154193
8724.23871
11331.43273
IRGD100-2507019.4,87622900374345
10027., 88069
13036.16868
IRGD100-250A65.418.276612900304330
93.5267068
121.633.859.567
IRGD100-250B6116.965532900334330
8724.26066
11331.45168
IRGD100-3157019.4132552900754689
10027.812566
13036.111467
IRGD100-315A66.518.5119652900554549
9526.411366
123.634.310367
IRGD100-315B6317.5106.6532900454439
902510165
11732.59265
IRGD100-315C5816.190522900374385
8222.88563
10729.77664
IRGD100-100(I)9626.714642900114.5115
16044.412.573
19253.31070
IRGD100-125(I)9626.724622900154.5168
16044.42074
19253.31469
IRGD100-125(I)A8423.320642900114.5168
140391772
16846.71268
IRGD100-160(I)9626.736692900225.6210
16044.43279
19253.32775
IRGD100-160(I)A8423.33266290018.55210
140392876
16846.723.572
IRGD100-200(I)9626.753692900375.2402
16044.45079
19253.34578
IRGD100-200(I)A8423.348642900304.5395
140394574
16846.74073
IRGD100-200(I)B6016.743622900224.5360
10027.84072
12033.33671
IRGD100-250(I)9626.783652900554.8560
16044.48077
19253.37274
IRGD100-250(I)A8423.375602900454.5420
140397272
16846.76569
IRGD100-250(I)B6016.768582900374.5400
10027.86570
12033.35866
IRGD100-3156016.7135552900754950
10027.812566
12033.3113 67
IRGD100-315A6116.9120652900554830
8724.211066
11331.4100 67
IRGD100-315B5816.1105562900454600
8222.810065
10729.795 66
IRGD125-1009626.713702900114180
16044.412.582
19253.31280
IRGD125-100A8623.910.46629007.54125
14339.71077
17247.89.675
IRGD125-1259626.722.6702900154220
16044.42080
19253.31779
IRGD125-125A8623.918652900114210
14339.71677
17247.813.677
IRGD125-1609626.736672900224265
16044.43278
19253.32877
IRGD125-160A902531.565290018.54230
15041.72876
1805024.574
IRGD125-160B8321.727612900154215
13838.32473
16646.12175
IRGD125-20012033.357.5672900454.5460
20055.65081
24066.744.580
IRGD125-200A11431.749.3662900374.5395
19052.842.980
22863.338.279
IRGD125-200B9026.736.8652900224.5320
16044.43279
19253.528.578
IRGD125-25012033.387662900754.2695
20055.68078
24066.77275
IRGD125-250A11231.376642900554.2580
18751.97075
22462.26373
IRGD125-250B10428.965632900454.2490
17348.16074
20857.85472
IRGD125-31512033.31336029001104.51125
20055.612575
24066.712077
IRGD125-315A11231.1116572900904.5790
18751.911072
22462.210574
IRGD125-315B10428.9100552900754.5710
17348.19570
20857.89172
IRGD125-315C80.522.496572900554.5585
13437.28867
16144.78669
IRGD125-4006016.752531450302.5500
10027.85065
12033.348.567
IRGD125-400A541542521450222.5435
902540.564
108303966
IRGD125-400B51.114.237.651145018.52.5420
85.123.636.163
10228.33565
IRGD125-400C4813.333.3511450152.5384
8022.23263
9626.73165
IRGD150-1259626.722.6662900114210
16044.42476
19253.31776
IRGD150-125A9025186729007.54130
15041.71677
1805013.677
IRGD150-1609626.736652900224270
16044.43275
19253.32774
IRGD150-160A90253266290018.54230
15041.72876
1805023.573
IRGD150-160B8423.327632900154220
140392473
16846.72174
IRGD150-20014038.913.8681450153265
20055.612.578
26072.210.678
IRGD150-200A12534.711661450113244
17649.71076
232.564.68.576
IRGD150-200B8423.341642900224275
140393875
16846.73475
IRGD150-25014038.921.873145018.53300
20055.62079
26072.21777
IRGD150-250A12935.818.5721450153262
184.451.21778
24066.714.476
IRGD150-250B11732.515.2701450113241
16746.41476
217.560.41274
IRGD150-31514038.933.8701450302.5410
20055.63278
26072.22873
IRGD150-315A13136.429.5691450223.5335
18751.92877
24367.524.577
IRGD150-315B12133.52570145018.53.5315
17348.12479
22562.52180
IRGD150-3509626.7153.67229001105.5970
16044.415080
19253.3142.879
IRGD150-350A9025145.6612900905.2790
15041.714270
18050134.869
IRGD150-350B8423.3138.8652900755.5705
1403913576
16846.7127.874
IRGD150-40014038.953681450453.5490
20055.65075
26072.24471
IRGD150-400A13136.446.6671450373.5454
18751.94474
24367.538.370
IRGD150-400B12233.940601450303.5435
17448.33873
226.562.93372
IRGD150-400C11231.134581450223.5365
16044.43271
20857.82870
IRGD150-250(I)12033.387652900754.5702
20055.68076
24066.77274
IRGD150-250(I)A11231.176642900554.5561
18751.97075
22462.26373
IRGD150-250(I)B10428.965632900454.5460
17348.16074
20857.85472
IRGD150-315(I)12033.31335829001104.5980
20055.612573
24066.712075
IRGD150-315(I)A11231.1116572900904.5800
18751.911072
22462.210574
IRGD150-315(I)B10428.9100552900754.5724
17348.19570
20857.89172
IRGD200-20014038.913.8681450153265
20055.612.578
26072.210.678
IRGD200-200A12534.711661450113244
17949.71076
232.564.68.576
IRGD200-25014038.921.873145018.53305
20055.62079
26072.21777
IRGD200-250A12935.818.5721450153267
184.451.21778
24066.714.476
IRGD200-250B11732.515.2681450113246
16746.41476
217.560.41275
IRGD200-31514038.933.8701450303.5417
20055.63278
26072.22878
IRGD200-315A13136.429.5691450223.5342
18951.92877
24367.524.577
IRGD200-315B12133.62566145018.53.5322
17348.12476
22562.52176
IRGD200-40014038.953681450453.5498
20055.65075
26072.24471
IRGD200-400A13136.446.6671450373.5462
18751.94474
24367.538.370
IRGD200-400B12233.940651450303.5443
17448.53873
226.562.93371
IRGD200-400C11231.334611450223.5373
16044.43271
20857.82870
IRGD200-200(I)28077.813.4701450224382
400111.112.580
52014410.579
IRGD200-200(I)A25069.410.768145018.54346
35890.41078
465129.28.577
IRGD200-250(I)28077.822.2751450304475
400111.12080
5201441472
IRGD200-250(I)A25069.418731450204405
35899.41478
465129.211.270
IRGD200-250(I)B22662.814.470145018.54387
32289.41375
419116.47.367
IRGD200-315(I)28077.836731450554675
400111.43280
5201442675
IRGD200-315(I)A26272.831.5721450454560
374103.92879
4861352374
IRGD200-315(I)B24267.227681450374535
34696.12480
45012519.578
IRGD200-400(I)28077.854.5751450754830
400111.45081
5201443977
IRGD200-400(I)A26272.848731450754830
374103.94480
4861353475
IRGD200-400(I)B24267.241.4721450555685
34696.13878
45012529.674
IRGD200-400(I)C22462.234.9721450455580
32088.93276
416115.62574
IRGD250-25035097.222781450455620
550152.82082
650180.51681
IRGD250-250A30018.318.3761450375550
5001391780
600166.71480
IRGD250-23530083.314731480224.5410
50013912.578
600166.71170
IRGD250-30030083.322731480374.5550
5001392078
600166.71670
IRGD250-31535097.234761450755.5890
550152.83280
650180.52879
IRGD250-315A30083.329.5741450555.5690
5001392878
600166.72477
IRGD250-315B26072.225701450455.5620
4501252474
520144.42072
IRGD250-40040083.354.57414501105.51000
550152.85079
600166.73976
IRGD250-400A365101.447741450905.51335
500138.94477
600166.73573
IRGD250-400B33693.340711450755.51245
460127.83774
552153.33070
IRGD250-450400111.1647614501605.51750
550152.86080
660183.35677
IRGD250-450A365101.4547514501325.51640
500138.95178
600166.74776
IRGD250-450B33693.3467214501105.51490
460127.84375
552153.34073
IRGD300-23554015020.5779805551120
7202001881
9002501574
IRGD300-235A438121.716.5749804551065
657182.51579
788218.91377
IRGD300-235B400111.11473980375960
600166.712.578
7202001170
IRGD300-25054015022.58014505561085
7202002083
9002501784
IRGD300-250A45013619.5781450456980
6001661781
7202001482
IRGD300-300540150327914507551700
7202002882
9002502383
IRGD300-300A444123.326.57614507551695
6661852480
799221.921.576
IRGD300-300B415115.3247514505551370
623173.12178
747207.51775
IRGD300-31554015035801450904.51850
7202003284
9002502682
IRGD300-315A460127.831.5771450754.51740
6501802880
80022223.578
IRGD300-315B420116.727751450554.51450
5801612478
7001942076
IRGD300-380480133.34882145013251900
7202004484
9002503482
IRGD300-380A444123.341.478145011051835
6661853880
833231.43078
IRGD300-380B409113.6357614509051700
614170.63278
736204.42576
IRGD300-400480133.35576145013252040
7202005078
90025042.576
IRGD300-400A400111.14879145011051920
600166.74481
7202003480
IRGD300-500480133.38778145025052865
7202008080
9002507279
IRGD300-500A444123.37676145020052610
6661857079
799221.96376
IRGD300-500B400111.1697214501605.52440
614170.56375
750208.35673
IRGD350-23560016714801450375.51050
80022212.583
96026710.582
IRGD350-30060016722.5791450555.51530
8002222082
96026717.571
IRGD350-31560016735.5781450905.51750
8002223284
96026728.571
IRGD350-400600167557914501605.52250
8002225083
96026745.570
IRGD350-400A560155.6487914501325.52040
750208.34481
9002504380


注意事项:

安装说明

1、安装前应检查水泵和电机有无损伤,泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。

2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和寿命。

3、泵与电机是整体结构,安装时无需找正,十分方便。

4、当输送热水液体时,为了不使泵承受管路的热变形,泵座的底脚螺栓可以不固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。

5、泵体两端法兰规格均按1.6 M Pa标准确定,所以配备管路时应规格相同。

6、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。

7、排出管路如装逆止阀应装在闸阀的外面。

8、泵用于有吸程场合,应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象。

9、为了维修方便和使用安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。

1 0、安装完毕后盘动泵轴,叶轮应无摩擦和卡死现象。

使用说明

启动、运行、停机

(一)起动、运转:

1、用手拨转电机风叶,叶轮应无卡磨现象,转动灵活。

2、用手盘动泵以使润滑液进入机械密封端面。

3、灌水排气,打开进口阀,使液体充分进入泵腔内,直至整个管路充满液体,并保证进口管路的密封性。

4、关闭出口阀,以减少起动电流。.

5、接通电源,点起动确定正确运行方向,从电机风叶端看为顺时针旋转。

6、逐步调节出口阀的开度,尽量使泵在额定状态下工作。

7、泵在运转过程中,如发现噪音或不寻常的声音时,应立即停机检查。

8、正常机械密封泄漏应小于3滴/分,检查电机,轴承处温升<70℃,超过此值应检查原因。

(二)停机:

1、关闭吐出管路阀门。

2、切断电源,停止电机运行。

3、关闭进口阀。

4、泵长期停用,应放尽泵内液体。

维护与保养

(一)运行中的维护和保养:

1、进水管路必须高度密封。

2、禁止泵在汽蚀状态下长期运行。.

3、禁止泵在大流量运行时,电机超电流长期运行。

4、定时检查泵运行中电机电流值,尽量使泵能在标准下工作。

5、泵在运行过程中应有专人看管,以免发生意外。

6、泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置,可用高压油枪直接注入,以保证轴承润滑优良。

7、泵进行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停机检查,必要时可更换易损零件及轴承,机组大修期一般为一年。

(二)机械密封维护与保养:

1、机械密封润滑应清洁无固体颗粒。

2、严禁机械密封在干磨情况下工作。

3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。

故障处理:

1、水泵不出水

a、进出口阀门未打开,进出管路堵塞,流道

叶轮堵塞。

b、电机运行方向不对,电机缺相转速很慢。

c、吸入管漏气。

d、泵没灌满液体,泵腔内有空气。

e、进口供水不足,吸程过高,底阀漏水。

f、管路阻力过大,泵选型不当。

解决办法

a、检查,去除堵塞物。

b、调整电机方向,紧固电机接线。

C、拧紧各密封面,排除漏气。

d、灌满液体并打开排气阀,排尽空气。

e、停机,检查、调整(并网自来水管或带吸程使用易出现此现象)。

f、减少管路弯道,重新选泵。

2、水泵流量不足

a、先按1.原因检查。

b、管道、泵流道叶轮部分堵塞,水垢陈积,

阀门开度不足。

c、电压偏低。

d、叶轮磨损。

解决办法

a、先按1.排除。

b、去除堵塞物,重新调整阀门开度。

c、稳压。

d、更换叶轮。

3、功率过大

a、超过额定流量使用。

b、吸程过高。

c、泵轴承磨损。

解决办法

a、调节流量,关小出口阀门。

b、降低。

c、更换轴承。

4、杂音振动

a、管路支撑不稳。

b、液体混有气体。

c、产生汽蚀。

d、轴承损坏。

e、电机超载发热运行。

解决办法

a、稳固管路。

b、提高吸入压力排气。

c、降低真空度。

d、更换轴承。

e、调整按5。

5、电机发热

a、流量过大,超载运行。

b、碰擦。

c、电机轴承损坏。

d、电压不足。

解决办法

a、关小出口阀。

b、检查排除。

c、更换轴承。

d、稳压。

6、水泵漏水

a、机械密封磨损。

b、泵体有砂孔或破裂。

c、密封面不平整。

d、安装螺栓松懈。

解决办法

a、更换。

b、焊补或更换。

c、修整。

d、紧固。



装配拆卸:

1、泵的拆卸

拆卸时应严格保护零件的制造精度不受损伤:拆卸穿杆的同时应将各中段用垫垫起,以免各中段止口松动下沉将轴压弯•

注意亊项:

a、将泵壳内的液体放掉;

b、如果轴承部件是稀油润滑时应将润滑油放掉;

C、拆去妨碍拆卸的附属管路,如平衡管、水封水管等管路和引线。

拆卸顺序:

泵的拆卸步骤应从拆下吐出側的轴承部件开始,其顺序大致如下(因泵的结构有所差别.在拆卸过程中会略有不同):

a、柠下吐出侧轴承压盖上的螺栓及吐出段、填料函体、轴承体三个零件之间的连接螺母卸下轴承部件乙:

b、拧下轴上的圆螺母,依次卸下护套、轴承内圈(轴承)、有孔轴承压盖、挡水圈后,卸下填料体(包括填料压盖、填料环和填料等):

c、依次卸下轴上的O型密封圈、轴套、平衡盘和键后,卸下吐出段(包括末级导叶、平衡环、平衡套等);

d、卸下末级叶轮和键后,卸下中段(包括导叶):按同样方法依次卸下其余各级的叶轮、中段和导叶,直到卸下首级叶轮为止:

e、拧下吸水段与轴承体的连接螺母和轴承压盖上的螺栓后,卸下轴承部件甲(在这之前应先将泵联轴器卸下);

f、将轴从吸入段中抽出,拧下轴上的锁紧螺母,依次将轴承内圈、O型密封圈、轴套和挡套等卸下。

至此拆卸工作基本完成,但在上述拆卸过程中,还有部分零件是相互连接在一起的,一般情况下拧下连接螺栓或螺母后即可卸下。

2、泵的装配

清洗和检查:

a、用煤油清洗全部的零件,在空气中干燥或用布擦干;

b、检查全部零件的磨损情况,对不能确保正常运转的零件应更换;

c、检查泵轴是否有灰尘或生锈,用千分表检查轴的不宜度(轴的径向跳动值不大于8级精度);

d、当密封间隙超过推荐值的最大值50%时,应更换密封元件。

泵的装配顺序一般是按拆卸顺序反向进行;

本型泵装配质量的好坏直接影响泵能否正常运行,并影响泵的使用寿命和性能参数;影响机组的振动和噪音。装配中应注意以下几点:

a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证,应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。作密封剂用的二硫化钼应干净,紧固用的螺钉、螺栓应受力均匀。

b、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能,故泵的尺寸不能随意调整。

c、泵装配完毕后,未装填料前,用手盘动泵转子,检查转子在壳体内旋转是否灵活、有无摩擦响声,轴向窜动量是否达到规定要求。

d、上述检查符合要求后,在泵两端轴封处加入填料,注意填料环在填料腔中的位置。

泵的安装

泵的安装步骤一般包括把泵放在基地上,找水平,调正和联接泵的管路等。

1、泵安装时需要的设备

泵安装时需要下列常规的专用的设备和工具:

a、有负载能力合适而安全的起重设备;

b、每个地脚螺钉处都必须备有一块垫铁或楔铁,作找平底座用;

c、灌浆的材料必须是不收缩的灌浆料。为了灌浆需要准备一个木盒,而且需配有漏斗;

d、安装和拆卸填料,需要一套专用的工具,如带钩的夹具等。

2、泵的搬运在搬运泵时需要注意安全以防事故发生,搬运时要注意下列事项:

A、在搬运泵时,起重机的吊钩应挂在底座下面:也可以用叉式起重机搬运泵,不允许吊在泵的原动机的螺栓孔或吊泵的轴承体,更不能在泵轴处起吊;

b、起重负载应均匀平衡,且应注意起重设备的承载能力,起吊时应小心谨慎,防止泵件的碰撞,特别应避免泵联轴器处轴加工配合面的损坏。

C、严禁异物或者灰尘在搬运过程中掉入泵和电动机内

3、泵的开箱检查

泵运到使用单位后因开箱检查泵的零件是否丢失,是否在运输过程中有损坏,如果出现由于丢失或者顺坏时,应立即向运输部门或者制造厂声明。

4、暂时库存

如果泵在安装以前需要库存一段时间,泵仍然需要包装,而且应该放在干燥、防雨、防灰尘的合适的地方上。泵的吐出口和吸入口应覆盖,以防异物掉入,泵的轴,轴承和其他精加工零件应注意防潮,要应涂保护油层。

5、泵的基础

a、泵的基础必须具有足够的强度,基础的质量应等于机组质量的3-5倍,泵的地基应比泵的底座长50-70cm,且要留出地脚螺栓孔(为地脚螺栓3-5倍的钢管直径);

b、打地基包括如下内容:地基的地脚螺栓孔的定位,灌浆和留出外连接管路位置,然后在其余空间灌浆,地基的表面可是粗糙的,一边灌浆效果好。

C、地基完全固化后安装设备。

6.搬放和找水平

a,在底座下面放置钢的垫铁和楔铁或调整垫,一般都放置在地脚螺栓处。如果底座较长,在两地脚螺栓中间可放置一块垫铁;

b、检查底座下面的地基,清洗飞尘,油和其他杂物。

C、起重吊钩吊住底座的四个角上,把底座吊在地基上方,慢慢地把底座放在每个螺栓孔的位置上(对地脚螺栓孔的位置)

d、用一个刀口平尺和机械水平仪放到安装泵和电机底脚加工平面上,用调整楔铁或调整垫的厚度来确定底座在各个方位上的水平,推荐每100毫米长度不平度小于0.25毫米,这时地脚螺栓的螺母拧到适当程度(不能过紧),楔铁或调整垫片应紧固。

e、底座找平,而且和地基配合较紧后才灌浆。

7、底座的灌浆

A、灌浆时,确保做到每个空间的空气必须全部排出

B、当灌浆材料固化后,拧紧地脚螺栓的螺母,然后再对灌浆材料油漆防潮

C、灌浆后,进行泵和发动机的调正工作

8、设备的调整

设备调整包括角度的调正和中心线位置的调正,至少应在下面三个时期检查设备,进行调正。

第一次:泵和底座已经把紧,但电动机没把紧;

第二次:泵和电动机已紧固,但吸入和吐出管路法兰的螺栓没紧固;

第三次:在泵运转24小时后,再检查一次,检查后把泵和电动机最后紧固。

9、在调正工作中应注意以下事宜:

a、电机与水泵组合安装时,应将泵联轴器端轴伸向外拉出,再保证泵和电机两联轴器之间的轴向间隙值。

b、泵只能承受自身内力,不能承受任何外力。

c、在调正以前,检查全部的管线,保证它们不对泵座产生作用力和力矩;

d、在调正泵和电动机时,垫片应垫在电动机的下面。

角调正是保证联轴器的两个平面的平行度。用一块千分表去检查联轴器法兰端面上的四个点,千分表读为0.02~0.03;检查其平行度也可以用塞尺,两联轴器平面间的差值(a-b)≤0.06.中心线对中是指泵和电动机轴中心线的对正程度

10、主要管路的联接

泵灌浆后且紧固在地基上以后,在不受外力条件下对正且连接泵法兰和管路的法兰;这个对正联接不能依靠法兰螺栓的力。对管路支撑(附加)应避免管路系统的振动。应减少管路对泵的外加力。为了防止泵的损坏,在泵管路连接以前,要对管路系统进行清洗。

安装管路,应注意事项:

a、使用管路的规格和长度应合适且有足够的承压能力;尽量减少管路的转弯和附件;

b、泵的吸入管路应是短而直。管路直径应大于或等于泵的吸入口的直径,泵的吸入管路的弯曲半径应做成尽量大。

11、附件设备的联接

压力表:在吸入管路和吐出管路上用的压力表必须是质量好,性能合格的仪表。吐出压力表最好装配在泵吐出法兰2倍直径长的距离上,不能装在弯管和闸阀的旁边。以防受不稳定流动的干扰。

联轴器:泵的电动机联轴器连接以前重新检查其对中性;检查电动机的转向是否符合要求,如果电动机转向不符合泵的转向,必须把电动机转向调正过来。

轴封:如果需要,在泵运转以前,重新调整轴封或重新装配。


全国免费咨询热线: 400-992-1266
