WQ(QW)潜污泵

产品分类: 循环水泵

产品名称:WQ(QW)潜污泵

流量范围:Q=10~4500m3/h

扬程范围:H=5~45m

输送温度:4-60℃ (高于40℃时请申明)

吸入压力:0-0.08MPa

密封形式:填料密封、机械密封

密封材质:HT200、HT250、QT600、ZG、304、316、316L、317L

400-992-1266

产品概述:







     【WQ型无堵塞潜水排污泵|QW型无堵塞潜水排污泵概述】

    QW型无堵塞潜水排污泵|WQ型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上,由我公司科研人员共同努力,同时征求国内水泵专家的意见,并多次改良而研制成功的,经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能、结构独特等功能。

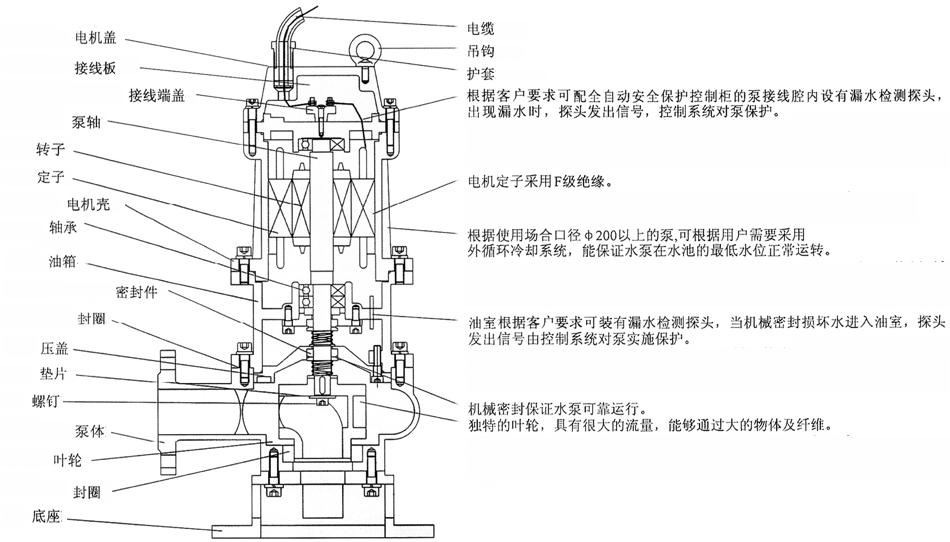

    【WQ型无堵塞潜水排污泵|QW型无堵塞潜水排污泵结构特点】

    1、采用独特的单片或双片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。

    2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

    3、整体结构紧凑、体积小、噪音小、节能效果显著,检修方便、无需建泵房,潜入水中即可工作,大大减少工程造价。

    4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

    5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。

    6、浮球开关可根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

    7、WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

    8、能够在全扬程内使用,而保证电机不会过载。

    9有两种不同的安装方式,固定式自动耦合安装系统,移动自由安装。


    【QW型无堵塞潜水排污泵|WQ型无堵塞潜水排污泵使用条件】

    1、介质温度不超过60℃,介质重度为1~1.3kg/dm3

    2、无内自流循环冷却系统的泵,电机部分露出液面不过去1/2。

    3、铸铁材质的使用范围为PH5~9

    4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

    注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。


    【QW型无堵塞潜水排污泵|WQ型无堵塞潜水排污泵主要用途】

    工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。


    【WQ型无堵塞潜水排污泵|QW型无堵塞潜水排污泵型号说明】

    例:100WQ(QW)100-15-7.5

    100——泵排出口径(mm)

    QW——潜水式排污泵

    WQ——移动式潜水排污泵

    100——水泵额定流量(m3/h)

    15——水泵额定扬程(m)

    7.5——配用电机功率(KW)



联系方式


联系方式湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线:400-992-1266

传真:0731-85540558

邮箱:xxzb666@163.com

地址:湖南省湘潭县花石镇

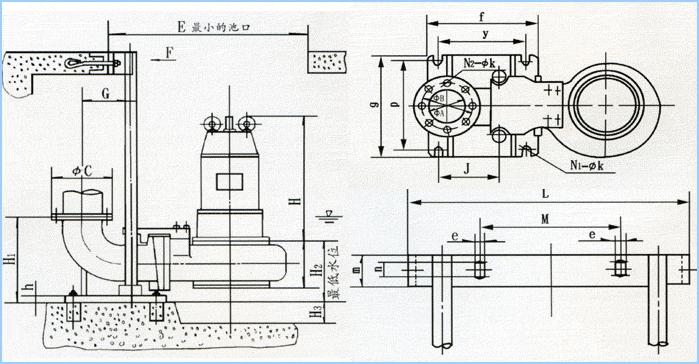

型号参数:


    QW型无堵塞潜水排污泵型号参数:

    WQ型无堵塞潜水排污泵型号参数:

    QW型无堵塞潜水排污泵|WQ型无堵塞潜水排污泵型号

    口径

    流量

    扬程

    转速

    功率

    效率

    A

    B

    C

    D

    H

    自动耦合器

    mm

    (m3/h)

    (M)

    (r/min)

    (kw)

    (%)

    25-7-8-0.55

    25

    7

    8

    2900

    0.55

    45

    120

    360

    225

    210

    540


    25-8-22-1.1

    25

    8

    22

    2900

    1.1

    45

    120

    360

    225

    210

    540


    38-4-16-0.75

    38

    4

    16

    2900

    0.75

    48

    120

    360

    225

    210

    540


    38-12-15-1.1

    32

    12

    15

    2900

    1.1

    45

    120

    360

    225

    210

    540


    40-15-15-1.5

    40

    15

    15

    2900

    1.5

    48

    120

    360

    225

    210

    540


    40-15-30-2.2

    40

    15

    30

    2900

    2.2

    54

    120

    360

    225

    210

    540


    50-20-7-0.75

    50

    20

    7

    2900

    0.75

    51

    145

    440

    275

    185

    520

    GAK-50

    50-10-10-0.75

    50

    10

    10

    2900

    0.75

    52

    120

    250

    230

    185

    520

    GAK-50

    50-20-15-1.5

    50

    20

    15

    290

    1.5

    53

    120

    250

    230

    210

    564

    GAK-50

    50-15-25-2.2

    50

    15

    25

    2900

    2.2

    54

    145

    410

    245

    205

    550

    GAK-50

    50-18-30-3

    50

    18

    30

    2900

    3

    55

    155

    420

    250

    260

    660

    GAK-50

    50-40-15-4

    50

    40

    15

    2900

    4

    55

    140

    457

    264

    310

    730

    GAK-50

    50-25-32-5.5

    50

    25

    32

    2900

    5.5

    55

    165

    480

    285

    310

    770

    GAK-50

    50-20-40-7.5

    50

    50

    20

    2900

    7.5

    58

    175

    480

    285

    310

    770

    GAK-50

    65-25-10-2.2

    65

    25

    10

    2900

    2.2

    50

    145

    450

    280

    205

    570

    GAK-65

    65-37-13-3

    65

    37

    13

    2900

    3

    57

    165

    475

    305

    260

    652

    GAK-65

    65-25-30-4

    65

    25

    30

    2900

    4

    61

    170

    505

    300

    325

    710

    GAK-65

    65-30-40-7.5

    65

    30

    40

    2900

    7.5

    56






    GAK-65

    65-35-50-11

    65

    35

    50

    2900

    11

    45

    165

    460

    300

    350

    920

    GAK-65

    65-35-60-15

    65

    35

    60

    2900

    15

    65

    165

    460

    300

    350

    920

    GAK-65

    80-60-13-5.5

    80

    60

    13

    2900

    5.5

    67

    165

    565

    330

    325

    775

    GAK-80

    80-50-7-2.2

    80

    50

    7

    1450

    2.2

    59

    165

    510

    330

    260

    640

    GAK-80

    80-43-13-3

    80

    43

    13

    2900

    3

    70

    165

    540

    330

    325

    652

    GAK-80

    80-40-15-4

    80

    40

    15

    2900

    4

    61

    180

    565

    330

    325

    775

    GAK-80

    80-65-25-7.5

    80

    65

    25

    2900

    7.5

    63

    180

    656

    330

    325

    775

    GAK-80

    100-100-10-5.5

    100

    100

    10

    1450

    5.5

    65

    220

    700

    430

    420

    800

    GAK-100

    100-100-15-7.5

    100

    100

    15

    1450

    7.5

    68

    225

    690

    420

    420

    825

    GAK-100

    100-80-20-7.5

    100

    80

    20

    1450

    7.5

    65

    225

    690

    420

    420

    825

    GAK-100

    100-100-25-11

    100

    100

    25

    1450

    11

    70

    225

    690

    450

    520

    940

    GAK-100

    100-100-30-15

    100

    100

    30

    1450

    15

    65






    GAK-100

    100-100-35-18.5

    100

    100

    35

    1450

    18.5

    68

    225

    680

    410

    420

    970

    GAK-100

    125-130-15-11

    125

    130

    15

    1450

    11

    72






    GAK-125

    125-130-20-15

    125

    130

    20

    1450

    15

    75






    GAK-125

    150-145-9-7.5

    150

    145

    9

    1450

    7.5

    76

    225

    800

    510

    420

    795

    GAK-150

    150-180-15-15

    150

    180

    15

    1450

    15

    69

    275

    950

    610

    520

    1060

    GAK-150

    150-180-20-18.5

    150

    180

    20

    1450

    18.5

    72

    250

    925

    858

    520

    1060

    GAK-150

    150-180-25-22

    150

    180

    25

    1450

    22

    78

    260

    925

    585

    520

    1060

    GAK-150

    150-130-30-22

    150

    130

    30

    1450

    22

    78

    260

    925

    585

    520

    1060

    GAK-150

    150-180-30-30

    150

    180

    30

    1450

    30

    78






    GAK-150

    150-200-30-37

    150

    200

    30

    1450

    37

    73

    275

    1025

    650

    520

    1320

    GAK-150

    200-300-7-11

    200

    300

    7

    980

    11

    66

    290

    990

    610

    520

    1150

    GAK-200

    200-250-11-15

    200

    250

    11

    1450

    15

    64

    270

    970

    600

    520

    1120

    GAK-200

    200-250-15-18.5

    200

    250

    15

    1450

    18.5

    73

    290

    1130

    715

    520

    1130

    GAK-200

    200-400-10-22

    200

    400

    10

    1450

    22

    75

    275

    1120

    710

    520

    1130

    GAK-200

    200-400-13-30

    200

    400

    13

    14501

    30

    76

    275

    1120

    710

    520

    1320

    GAK-200

    200-300-15-22

    200

    300

    15

    1450

    22

    76

    275

    1120

    710

    520

    1130

    GAK-200

    200-250-22-30

    200

    250

    22

    1450

    30

    71

    275

    1120

    710

    520

    1290

    GAK-200

    200-350-25-37

    200

    350

    25

    1450

    37

    71

    325

    1080

    680

    520

    1370

    GAK-200

    200-400-38-75

    200

    400

    38

    1450

    75

    74

    440

    1100

    700

    520

    1750

    GAK-200

    250-600-9-30

    250

    600

    9

    980

    30

    78

    440

    1100

    700

    520

    1660

    GAK-250

    250-600-12-37

    250

    600

    12

    1450

    37

    76

    440

    1100

    700

    520

    1660

    GAK-250

    250-600-15-45

    250

    600

    15

    1450

    45

    73

    440

    1100

    700

    520

    1660

    GAK-250

    250-600-20-55

    250

    600

    20

    1450

    55

    73

    440

    1100

    700

    520

    1700

    GAK-250

    250-600-25-75

    250

    600

    25

    1450

    75

    71

    440

    1100

    700

    520

    1750

    GAK-250

    300-800-12-45

    300

    800

    12

    980

    45

    74

    470

    1305

    850

    650

    1845

    GAK-300

    300-480-15-45

    300

    480

    15

    1450

    45

    66

    470

    1305

    850

    650

    1845

    GAK-300

    300-800-15-55

    300

    800

    15

    1450

    55

    73

    470

    1305

    850

    650

    2060

    GAK-300

    300-600-20-55

    300

    600

    20

    1450

    55

    73

    470

    1305

    850

    650

    2060

    GAK-300

    300-800-20-75

    300

    800

    20

    1450

    75

    75

    470

    1305

    850

    650

    2120

    GAK-300

    300-950-20-90

    300

    950

    20

    1450

    90

    76

    470

    1305

    850

    650

    2120

    GAK-300

    300-1000-25-110

    300

    1000

    25

    1450

    110

    76

    500

    1350

    875

    650

    2220

    GAK-300

    300-1100-10-55

    300

    1100

    10

    1450

    55

    73






    GAK-300

    350-1500-15-90

    350

    1500

    15

    740

    90

    87

    630

    1533

    1280

    700

    2190

    GAK-350

    350-1200-18-90

    350

    1200

    18

    980

    90

    85

    500

    900

    500

    750

    2190

    GAK-350

    350-1100-28-132

    350

    1100

    28

    980

    132

    84

    700

    1616

    1363

    700

    2480

    GAK-350

    350-1000-36-160

    350

    1000

    36

    980

    160

    84

    700

    1666

    1413

    700

    2590

    GAK-350

    400-1760-7.5-55

    400

    1760

    7.5

    980

    55

    83






    GAK-400

    400-1500-10-75

    400

    1500

    10

    980

    75

    86

    600

    1650

    1365

    780

    2000

    GAK-400

    400-2000-13-110

    400

    2000

    13

    980

    110

    84

    600

    1650

    1365

    780

    2280

    GAK-400

    400-2000-15-132

    400

    2000

    15

    980

    132

    83






    GAK-400

    400-1700-22-160

    400

    1700

    22

    980

    160

    83

    630

    1670

    1380

    780

    2600

    GAK-400

    400-1500-26-160

    400

    1500

    26

    980

    160

    84

    630

    1670

    1380

    780

    2600

    GAK-400

    400-1800-32-250

    400

    1800

    32

    980

    250

    82

    670

    1730

    1440

    780

    2850

    GAK-400

    500-2500-10-110

    500

    2500

    10

    740

    110

    85

    900

    2218

    1875

    900

    2250

    GAK-500

    500-2600-15-160

    500

    2600

    15

    740

    160

    84

    955

    1968

    1625

    900

    2450

    GAK-500

    500-2400-22-220

    500

    2400

    22

    740

    220

    85

    900

    2218

    1875

    900

    2520

    GAK-500

    500-2650-24-250

    500

    2650

    24

    740

    250

    85

    1017

    2198

    2395

    900

    3000

    GAK-500


联系方式


联系方式湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线:400-992-1266

传真:0731-85540558

邮箱:xxzb666@163.com

地址:湖南省湘潭县花石镇


注意事项:

【泵使用方法及注意事项】

1.泵使用前应仔细检?电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。

2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。

3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。

4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。

5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。

6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。

7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。

8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

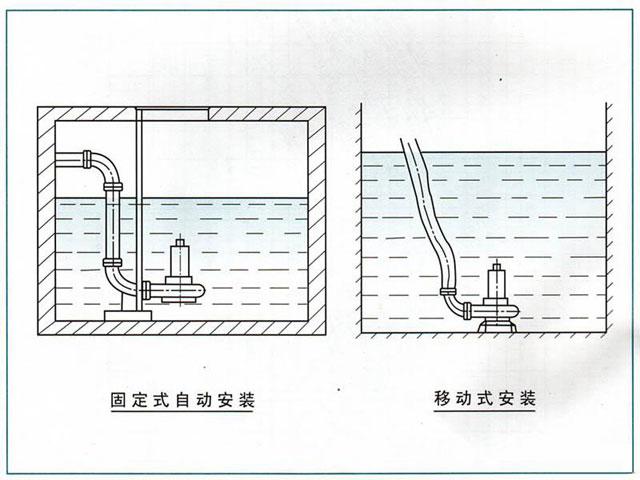

【安装系统说明】

1.自动耦合装置系统

适用于长期固定的使用场合,具有安装快捷,检?、维修方便等优点.该系统使用特制的底座,固定在污水坑的底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座,与其自动耦合、密封、密封,而提升时则自动脱落。

2,移动式安装系统

它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施式的需要。

【维护保养】

1.电泵应有专人管理与使用,井定期检?电泵绕组与机壳之间的绝缘电阻是否正常。

2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电

泵的清洁。

3,电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。

4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油(10-?30号机油)使机械密封保持良好的润

滑状态,提高机械密封的使用寿命。

5,电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检?,以确保电机密封可靠。

6,叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。


故障处理:

故障现象

原因分析

拌除方法

流量不足或不出水

1.叶轮旋转错误

2.阀门是否打开和完好

3.管道叶轮被堵

4.转速过低

5.扬程过高

6.抽送介质密度较大

7.介质粘度较高

8.密封圈损坏(口环处)

1.调整叶轮旋转方向

2.检?、维修、排除

3.清理杂物

4.检查电器设备及电路

5.改泵或降低扬程

6.用水冲稀降低浓度

7.降低粘度

8.更换

运行不稳定

1.叶轮不平衡

2.轴承损坏

1.送制造厂调换或校正

2.更换

泵不能启动

1.缺相

2.叶轮卡住

3.绕组、接头或电缆断路

4.定子绕组烧坏

5.电器控制发生故障

1.检?线路进行修复

2.排除杂物

3.用欧姆表检?修复

4.修理、更换绕组

5.修理或调换

电流过大

1.工作电压低

2.管道、叶轮被堵

3.抽送液体的高度或粘度较高

4.使用扬程过低

1.调整工作电压

2.?理管道、叶轮堵物

3.改变密度或粘度

4.减少流量.提高扬程

绝缘电组低

1屯缆线电源接线端渗漏

2.电缆线破损

3.机械密封磨损产生泄漏

4.各0形密封圈失效

5.一机壳被介质腐蚀漏水

1.拧紧压紧嫘母

2.更换

3.更换

4.更换

5.修补


装配拆卸:



联系方式


联系方式湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线:400-992-1266

传真:0731-85540558

邮箱:xxzb666@163.com

地址:湖南省湘潭县花石镇


上一篇: R型热水循环泵
下一篇: HW型混流泵

全国免费咨询热线: 400-992-1266
